GTLH立环高梯度磁选机
目前国内外性能**、技术***的强磁磁选设备。该机采用转环立式旋转、反冲精矿，并配有高频振动机构。它具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点。
【物料粒度】: -20目
【生产能力】: 0-100吨/小时
【产品型号】: GTLH
【应用领域】: 适用于非金属矿如石英、长石、霞石矿、高岭土的除杂铁提纯及细粒红矿（赤铁矿、褐铁矿、菱铁矿等）、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与锡石分离。
【适用物料】: 石英、长石、高岭、假象赤铁矿、赤铁矿、褐铁矿、菱铁矿、铬铁矿、钛铁矿、锰矿、钽铌铁矿等
立式转环，分选效率高转环立式旋转、反冲精矿。解决了平环强磁磁选机的磁介质堵塞的世界性的难题。
独特磁介质，感应磁场高磁介质采用公司自行研制的**产品，可产生高梯度磁场，感应场强**可达20000高斯以上。
散热效果好，磁场更稳定励磁线圈采用大厚度的空心管导线，水流直接通过空芯管导线中心，线圈的热量用*直接的方式传导至水，利用水流的快速循环，将热量带走。
适用范围广，整机可靠免维护本产品既可适用细粒红矿（赤铁矿、褐铁矿、菱铁矿等）、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与锡石分离，也可用于非金属矿如石英、长石、霞石矿、高岭土的除杂铁提纯。
工作原理
矿浆通过给料管进入给矿斗，矿浆沿上磁极缝隙流经转环，转环内的高导磁不锈钢棒组成的感应磁介质在背景磁场中被磁化，磁介质表面形成梯度极高的磁场，矿浆中的磁性颗粒便被吸附在磁介质表面，随着转环转动被带至至顶部的无磁场区，通过带有压力冲洗水的冲洗，将磁性材料冲入精矿斗中，非磁性颗粒沿磁极下缝隙流入尾矿斗中排走。以实现对物料的分选。
转环下部的磁介质浸没在矿浆液面内，在矿浆注入的同时，安装在尾矿箱一侧的冲程箱不断的在做往复运动，通过鼓膜使分选室内的矿浆做上下波动， 脉动流体力使矿粒群在分选过程中始终保持松散状态，从而有效的清除颗粒团中的杂质，显著的提高精矿的品位。

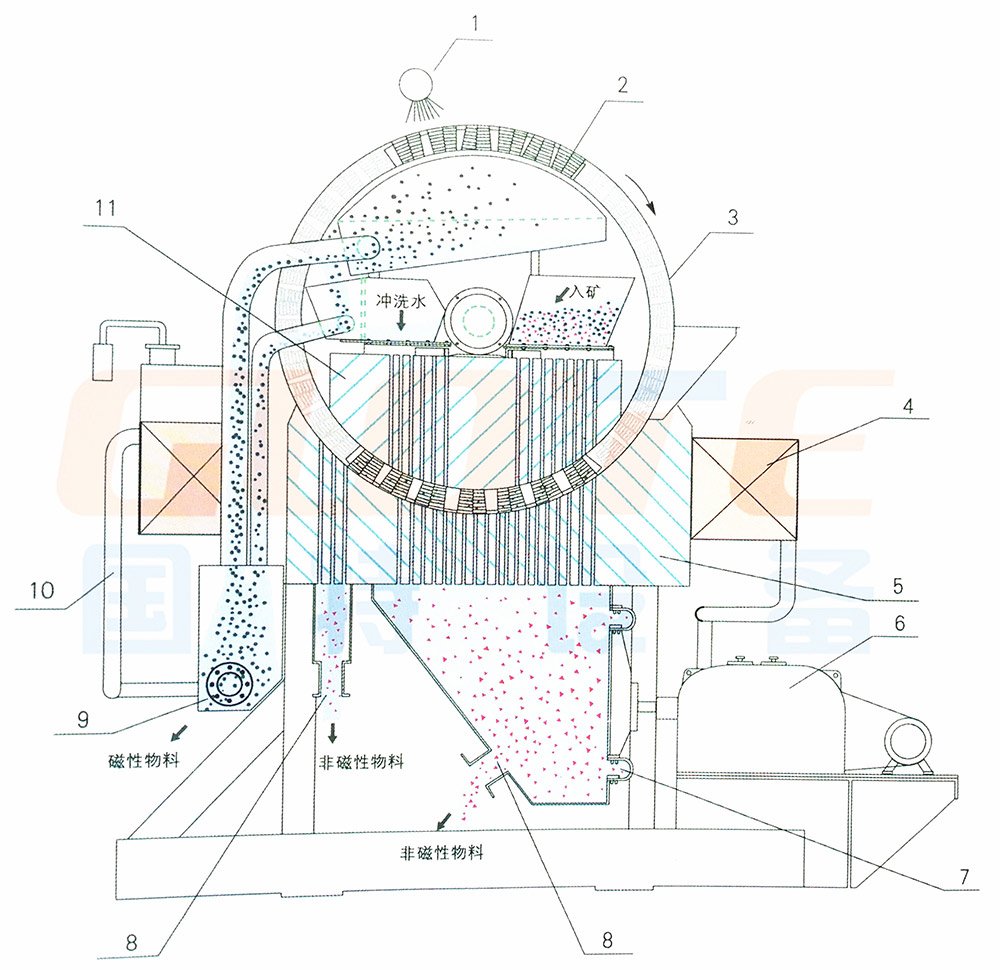

右图所示：1、卸矿水 2、磁介质 3、转环 4、励磁线圈 5、下磁极 6、脉动箱 7、橡胶鼓膜 8、非磁性物料出口 9、磁性物料出口 10、冷却系统 11、上磁极
技术参数
| 型号 | 背景磁场（T） | 给料粒度（mm） | 给矿浓度 | 干矿处理量（t/h） | 矿浆通过量（m3/） | 励磁功率（KW） | 转环功率（KW） | 脉动功率（KW） | 转环直径（mm） | 耗水量（m3/h） | 主机重量（t） | **部件重量（t） | 外形尺寸（mm） |
| GTLH-500 | 0.6-1.4 | -1.0 | 10-30% | 0.01-0.05 | 0.25-0.5 | 6-20 | 0.18 | 0.55 | 500 | 0.65-1.4 | 1.5-4 | 0.25-0.5 | 1800x1400x1320 |
| GTLH-750 | 0.6-1.4 | -1.0 | 10-30% | 0.1-0.25 | 1-2 | 8-30 | 0.75 | 1.5 | 750 | 1.4-2.5 | 3.5-8 | 0.5-1.1 | 2000x1360x1860 |
| GTLH-1000 | 0.6-1.4 | -1.2 | 10-30% | 2-4 | 12.5-20 | 10-40 | 1.1 | 2.2 | 1000 | 8-12 | 7-15 | 2-3.3 | 2700x2000x2400 |
| GTLH-1250 | 0.6-1.4 | -1.2 | 10-30% | 5-10 | 20-50 | 12-50 | 1.5 | 3 | 1250 | 12-20 | 11-24 | 3.5-5 | 3200x2340x2700 |
| GTLH-1500 | 0.6-1.4 | -1.2 | 10-30% | 10-15 | 50-100 | 15.5-60 | 3 | 3 | 1500 | 20-30 | 20-34 | 5-7 | 3600x2900x3200 |
| GTLH-1750 | 0.6-1.4 | -1.2 | 10-30% | 15-20 | 75-150 | 23-72 | 4 | 4 | 1750 | 30-50 | 28-45 | 9-15 | 3900x3300x3800 |
| GTLH-2000 | 0.6-1.4 | -1.2 | 10-30% | 20-30 | 100-200 | 29-85 | 5.5 | 7.5 | 2000 | 50-100 | 39-60 | 13-20 | 4200x3550x4200 |
| GTLH-2500 | 0.6-1.4 | -1.2 | 10-30% | 45-60 | 200-400 | 37-98 | 11 | 11 | 2500 | 100-150 | 83-125 | 18-32 | 5800x5000x5400 |
| GTLH-3000 | 0.6-1.4 | -1.2 | 10-30% | 80-120 | 350-650 | 48-110 | 18.5 | 18.5 | 3000 | 150-250 | 135-165 | 19-38 | 7600x6500x7200 |
| GTLH-3600 | 0.6-1.4 | -1.2 | 10-30% | 100-150 | 500-750 | 72-180 | 30 | 30 | 3600 | 200-400 | 150-250 | 25-50 | 7700x6500x7600 |
以上技术参数以石英为例
